首頁 > 產品中心 > OmniPartner復合機器人 > HTP系列

產品中心

產品簡介

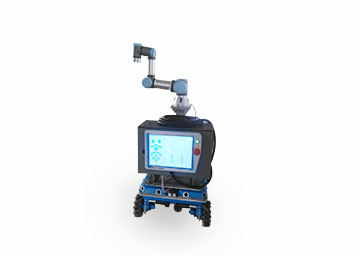

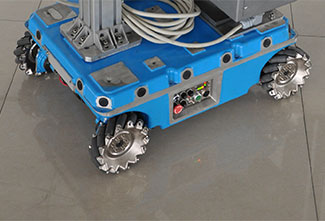

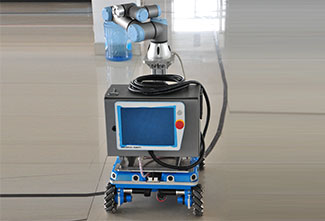

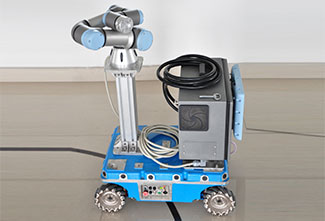

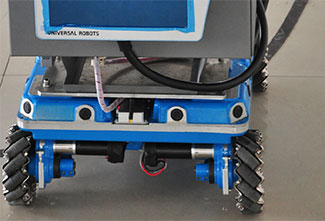

HTP系列復合機器人，Navigator Q2與UR3的完美結合。車體Navigator Q2是四輪45度全向輪輪系的機器人平臺，使用航發公司的QMA-15全向輪，與傳統輪系相比，能夠?qū)崿F(xiàn)平移、自轉、平移并自轉等特殊運動。平臺底盤采用整體鋁合金鑄造成型工藝，并具有液壓避震懸掛系統，使用四臺大功率的空心杯電機作為驅動，并配有獨立的伺服驅動器，高階運動控制器集成了多種運動控制功能，支持CAN總線及RS232接口。上層采用6軸臺式協作機器人，所有腕關節可360°旋轉，末端關節科無線旋轉，可重復精度±0.1mm，編程簡單，分布靈活，高效節能。開發包向用戶提供完整的設備通信協議以及基于STM32F407的示例與演示程序源碼，使用戶能夠快速上手。

特性
全方向自由移動鋁合金整體成型底盤液壓阻尼避震，四輪獨立懸掛工業級全向輪空心杯直流伺服電機伺服驅動器多功能運動控制器DEMO開發板及應用代碼六軸高精度機械手臂

UR3 參數
有效負載	3KG
自重	11KG
有效工作半徑	500mm
關節范圍	±360°，第六軸無限旋轉
速度	所有關節：360°/s，肩、肘、基座關節：180°/s，工具端: 1 m/s
重復精度	±0.03mm（按照ISO9283標準
底座安裝面積	直徑128mm
自由度	6個旋轉關節
控制箱尺寸（寬x高x長)	475mm x 423mm x 268mm
I/O端口
		控制箱	工具端
	數字量輸入	16	2
	數字量輸出	16	2
	模擬量輸入	2	2
	模擬量輸出	2	-
I/O電源	控制器24V 1200mA,工具端12/24V 600mA
通訊	TCP/IP 100Mbit:IEEE 802.3u,100BASE-TX以太網借口&Modbus TCP
編程	polyscope圖形化用戶界面，12"觸摸屏帶安裝支架
噪音	噪聲小
防護特級	IP64
功耗	運行典型的程序時大約100W
材質	鋁合金，ABS塑料，PP塑料
溫度	機械臂能操作在溫度范圍0-50°C
電源供應器	100-240V/AC，50-60Hz
電纜	連接機器人和控制箱的電纜（6米），連接觸摸屏和控制箱的電纜（4.5米）

Navigator Q2 參數

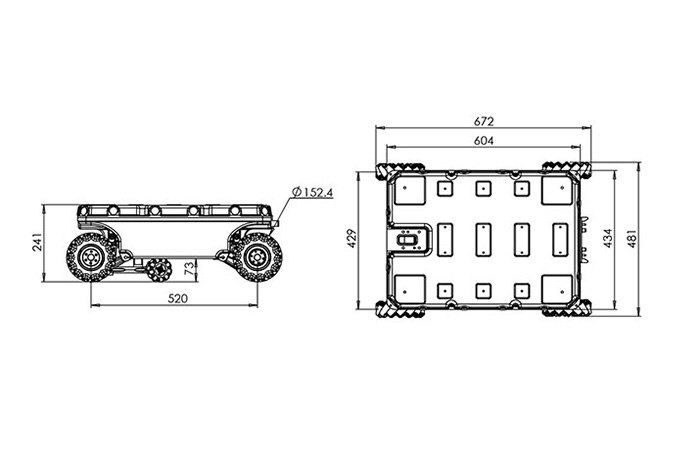

機身形式	鋁合金一體型	外形尺寸	672×481×241
驅動輪	QMA-15全向輪	驅動輪直徑	152.4mm
車身最小離地間隙	73	整機重量	32KG
額定負載能力	80KG	電機類型	空心杯直流伺服電機
電機額定功率	90W	電機編碼器	500線/轉，A、B相輸出
電機數量	4	電機驅動	伺服驅動器，CAN總線、RS232通信接口
最大移動速度	1.2m/s	最大自轉速度	145°/s
最小轉彎半徑	0m	適應地形	室內、室外坑陷較少的水泥及瀝青路面
典型續航時間	約10h(負載10kg，運行速度1m/s,運行率70%)	待機時間	>30h
車載電源輸出	5V@5A / 12V@5A / 電池電壓(22.4~29.2V)@>10A	電源保險管預設規格	5×20/20A
電池	24V/18.2Ah鋰離子電池	電磁快速更換	支持
機身形式	鋁合金一體型	外形尺寸	鋁合金一體型
充電器	輸入:AC100V~240V / 充電電流:5A / 接口:直插式
DEMO開發板	RHF407開發板（CAN×2，RS232×2，TTL×1，RS485×1，SPI×1，I2C×1，USB×1，ADC×8，DAC×2，PWM×8，LED×2，按鍵×2，獨立I/O×24，可復用I/O×29，TF卡接口×1，RTC后備電池座，可復用TFT LCD接口×1）
